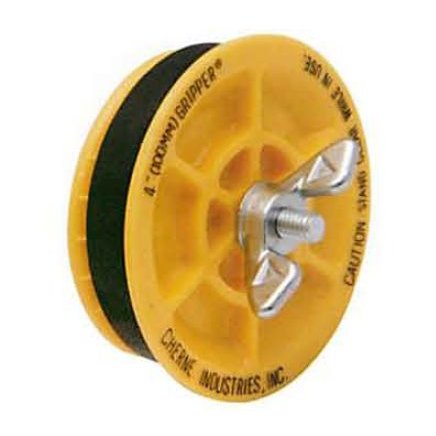

空気圧を使用しないで蝶ネジを手で締めることによって、拡径させて管に密着するプラグです。
Gタイプ(エンド型) ●管口で使用するエンド型のプラグ
このタイプは数量セット（数個組）での販売となります。
| CAT.No | セット内容 | 数量 |
|---|---|---|
| G-0 | Gタイプ 38mm | 1 |
| Gタイプ 50mm | 1 | |
| Gタイプ 75mm | 1 | |
| Gタイプ100mm | 1 | |
| Gタイプ150mm | 1 | |
| G-1 | Gタイプ 38mm | 10 |
| G-2 | Gタイプ 50mm | 10 |
| G-3 | Gタイプ 75mm | 10 |
| G-4 | Gタイプ100mm | 4 |
| G-5 | Gタイプ150mm | 4 |
| 呼び径 （mm） |
最小使用 管径（mm） |
最大使用 管径（mm) |
最大許容背圧 | プラグサイズ | 質量 | ||
| 空気（Mpa) | 水頭（m） | A(mm ) | B（mm） | ||||
| 38 | 38 | 41 | 0.12 | 12 | 38 | 45 | 0.06 |
| 50 | 49 | 55 | 0.12 | 12 | 49 | 48 | 0.09 |
| 75 | 72 | 78 | 0.12 | 12 | 71 | 64 | 0.17 |
| 100 | 97 | 103 | 0.12 | 12 | 96 | 64 | 0.23 |
| 150 | 147 | 154 | 0.12 | 12 | 147 | 96 | 1.13 |
