■適合被削材
コンクリート、石材
■特長

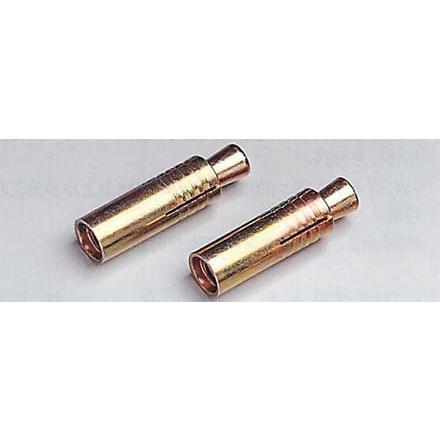

○最も一般的な信頼性の高いめねじアンカー。
○施工後のコンクリート表面に突起物がなく、六角ボルト、差筋、吊ボルトなどの施工が可能。
| 品番 |
ねじ径 |
外径(mm) |
全長(mm) |
ねじ長(mm) |
穿孔条件 |
埋込み深さ(mm) |
最大引抜強度(kN) |
| 下穴径 |
下穴深さ |
| 28CAS |
W1/4 |
10.5 |
30 |
10 |
11.0 |
30 |
30 |
15.1 |
| 258CAS |
W/5/16 |
12.0 |
35 |
14 |
12.5 |
35 |
35 |
14.7 |
| 38CAS |
W3/8 |
14.0 |
40 |
14 |
14.5 |
42 |
40 |
18.4 |
| 48CAS |
W1/2 |
17.5 |
50 |
22 |
18.0 |
53 |
50 |
37.0 |
| 58CAS |
W5/8 |
21.5 |
60 |
24 |
22.0 |
65 |
60 |
50.7 |
| 68CAS |
W3/4 |
25.5 |
80 |
30 |
26.0 |
87 |
80 |
71.8 |
| 78CAS |
W7/8 |
28.5 |
90 |
35 |
29.0 |
100 |
90 |
73.3 |
|
■適合被削材
コンクリート、石材
■特長
○最も一般的な信頼性の高いめねじアンカー。
○施工後のコンクリート表面に突起物がなく、六角ボルト、差筋、吊ボルトなどの施工が可能。
| 品番 |
ねじ径 |
外径(mm) |
全長(mm) |
ねじ長(mm) |
穿孔条件 |
埋込み深さ(mm) |
最大引抜強度(kN) |
| 下穴径 |
下穴深さ |
| 6CAS |
M6 |
10.5 |
30 |
10 |
11.0 |
30 |
30 |
14.7 |
| 8CAS |
M8 |
12.0 |
35 |
14 |
12.5 |
35 |
35 |
16.9 |
| 10CAS |
M10 |
14.0 |
40 |
14 |
14.5 |
42 |
40 |
25.7 |
| 12CAS |
M12 |
17.5 |
50 |
22 |
18.0 |
53 |
50 |
32.6 |
| 16CAS |
M16 |
21.5 |
60 |
24 |
22.0 |
65 |
60 |
50.4 |
| 20CAS |
M20 |
25.5 |
80 |
30 |
26.0 |
87 |
80 |
62.5 |
| 22CAS |
M22 |
28.5 |
90 |
35 |
29.0 |
100 |
90 |
79.5 |
|
